Назначение:
Диффузоры ЗОНДА-АДЛ предназначены для установки в вытяжные и приточные системы кондиционирования и вентиляции воздуха. Эти линейные решетки применяются в системах не нуждающихся в регулировании, состоят из алюминиевого профиля с числом щелей от 1 до 6.
Конструкция:

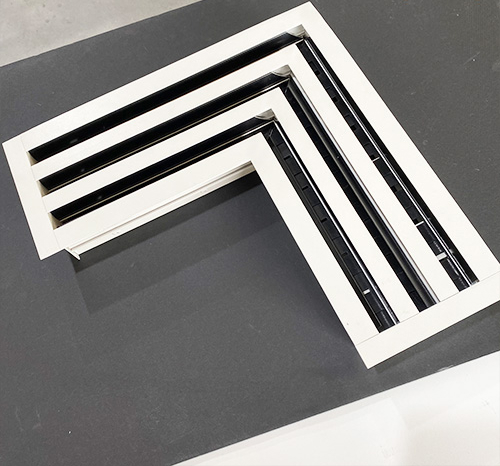

Диффузор изготовлен из алюминиевого профиля с числом ламелей от 1 до 6. Регулирование воздуха происходит за счет перфорированных пластин. Регулировка направления потока воздуха происходит благодаря двум направляющим жалюзи, при повороте которых изменяется направление приточного воздуха от вертикального до горизонтального. Диффузор Зонда-АДЛ изготавливается без поворотных жалюзи, но присутствуют поворотные пластины. Диффузор Зонда-АДЛ-К3 изготавливается с поворотными жалюзи и перфорированными пластинами.
Монтаж
Монтаж диффузора осуществляется с помощью специальных «плавающих» крепежных элементов с саморезами к адаптеру из оцинкованной стали.
Монтаж диффузора к адаптеру
Дополнительная комплектация
По запросу рамка диффузор может иметь отверстия под крепеж и оснащен камерой статического давления воздуха (адаптер) для присоединения к воздуховоду.
